聚氨酯硬泡的产品系列
卡德莱腰果壳油多元醇技术可以实现各种粘度、羟值、分子量和官能度，以满足硬质泡沫塑料的不同应用要求。腰果壳油技术的固有优势转化为具有快速反应性、良好抗压强度和防火性、疏水性以及与各种发泡剂良好相容性的多元醇。
NX-9020 – 新型的硬泡配方生物基多元醇

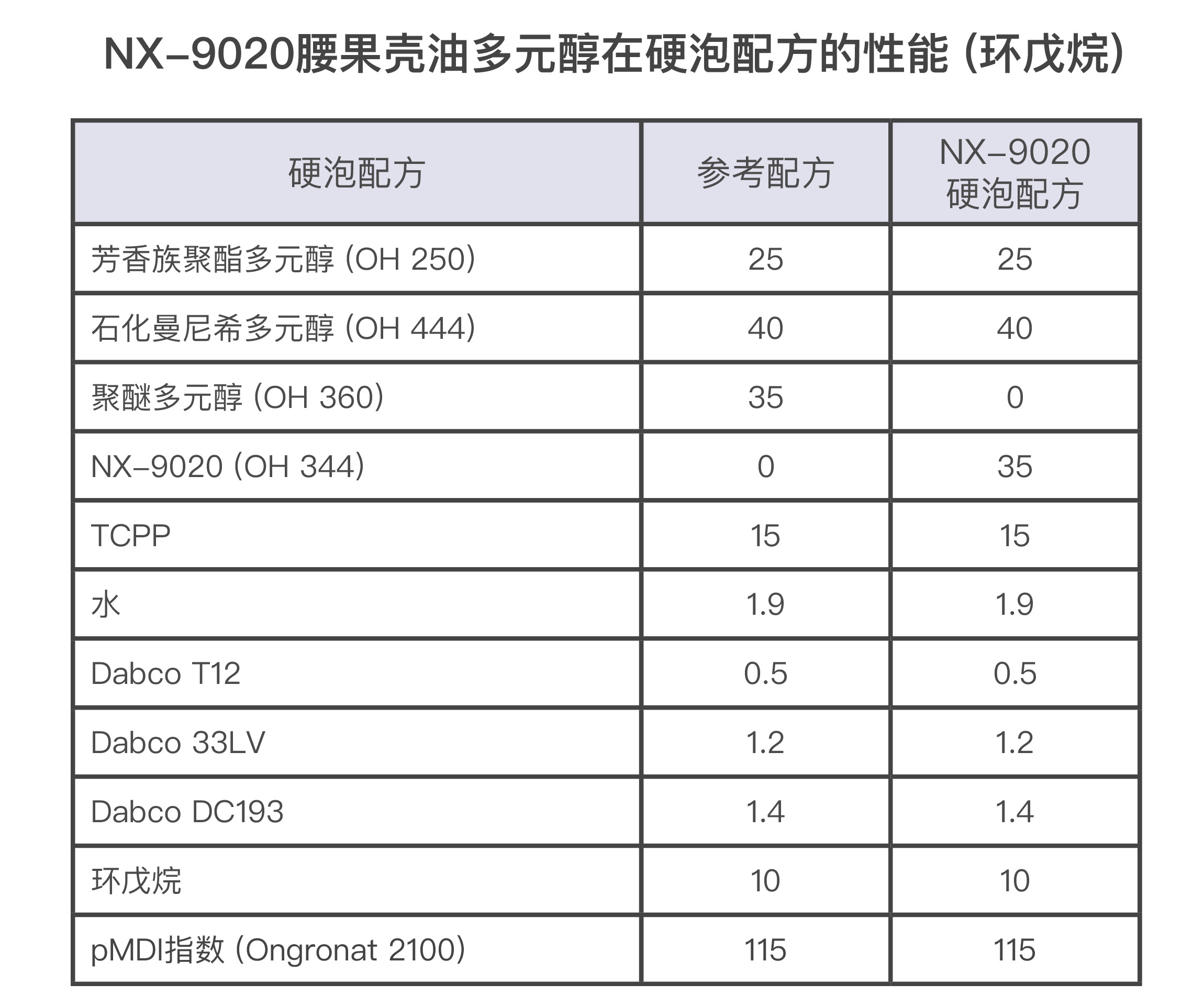

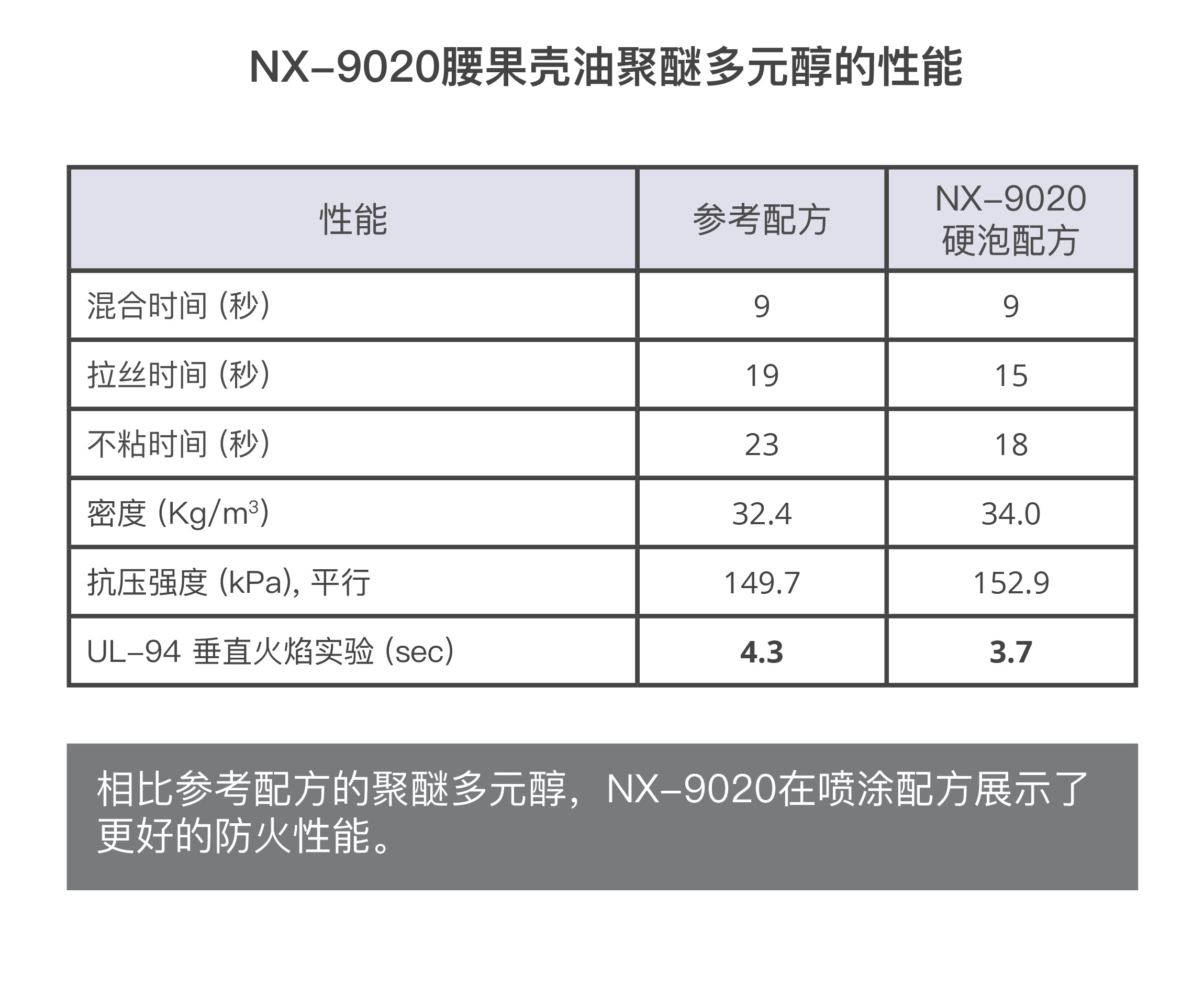

卡德莱NX-9020 腰果壳油聚醚多元醇可以替代硬泡配方中常用的甘油/山梨醇/蔗糖改性聚醚多元醇。NX-9020的生物含量高，产品自身的苯环结构可以提供较好的防火、耐水与防潮性，以及更好的尺寸稳定性。NX-9020相比传统石油聚醚多元醇表现出更快的反应性，可以在配方降低催化剂用量。NX-9020与HFO发泡剂的反应稳定性好，适用于喷涂发泡、隔热板材以及现场浇筑和注射硬泡配方。
腰果壳油多元醇作为聚氨酯发泡的添加剂

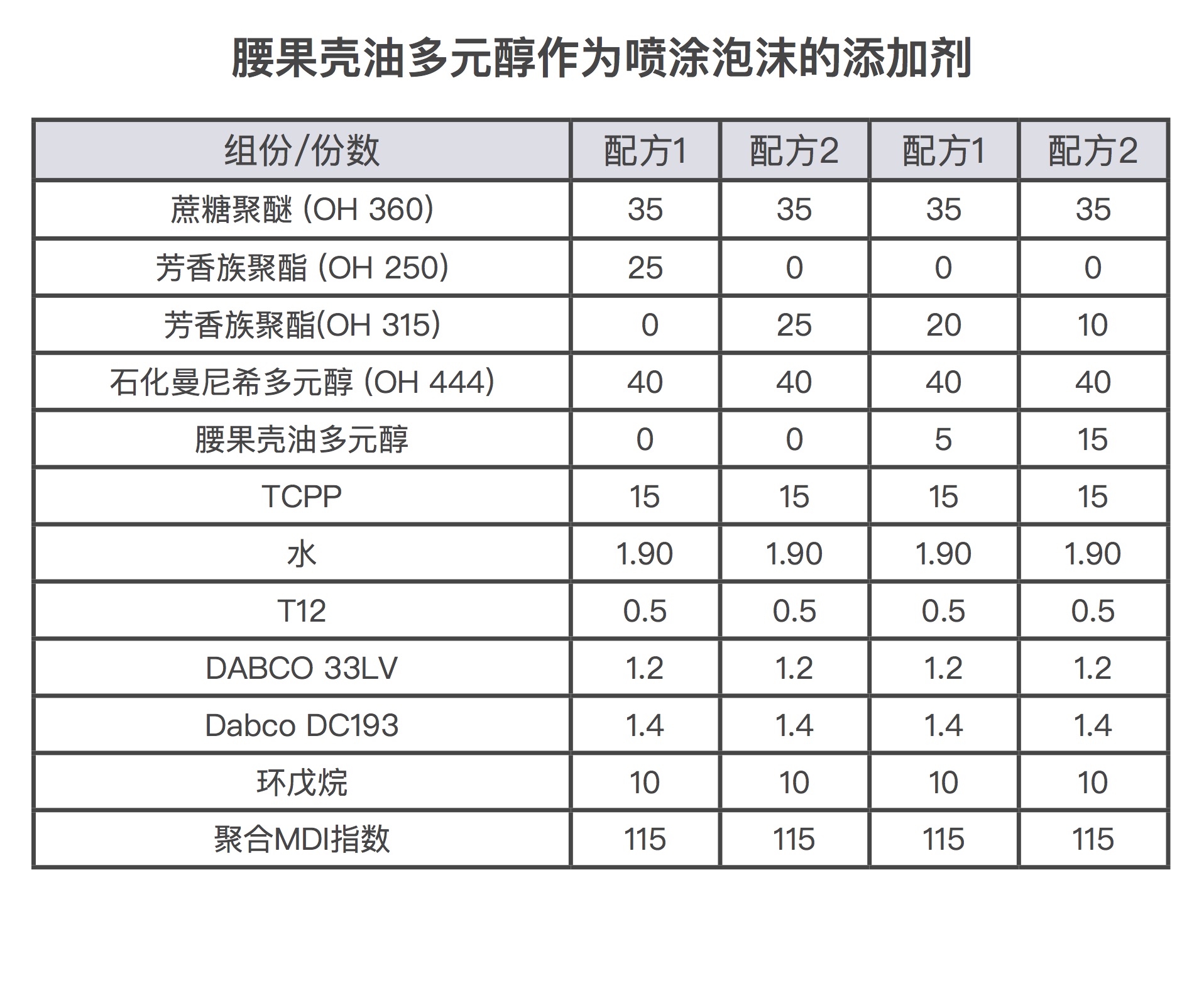

卡德莱腰果壳油酚醛和芳香族多元醇适合作为多元醇主树脂，或用作聚氨酯硬泡和软泡中较低用量（5-15%）的改性剂。添加这些多元醇有助于增加生物含量、降低成本以及改善配方性能。本页所示的喷涂泡沫研究表明，腰果壳油多元醇可以部分替代芳香族聚酯多元醇，而无需重新调整聚氨酯泡沫配方。

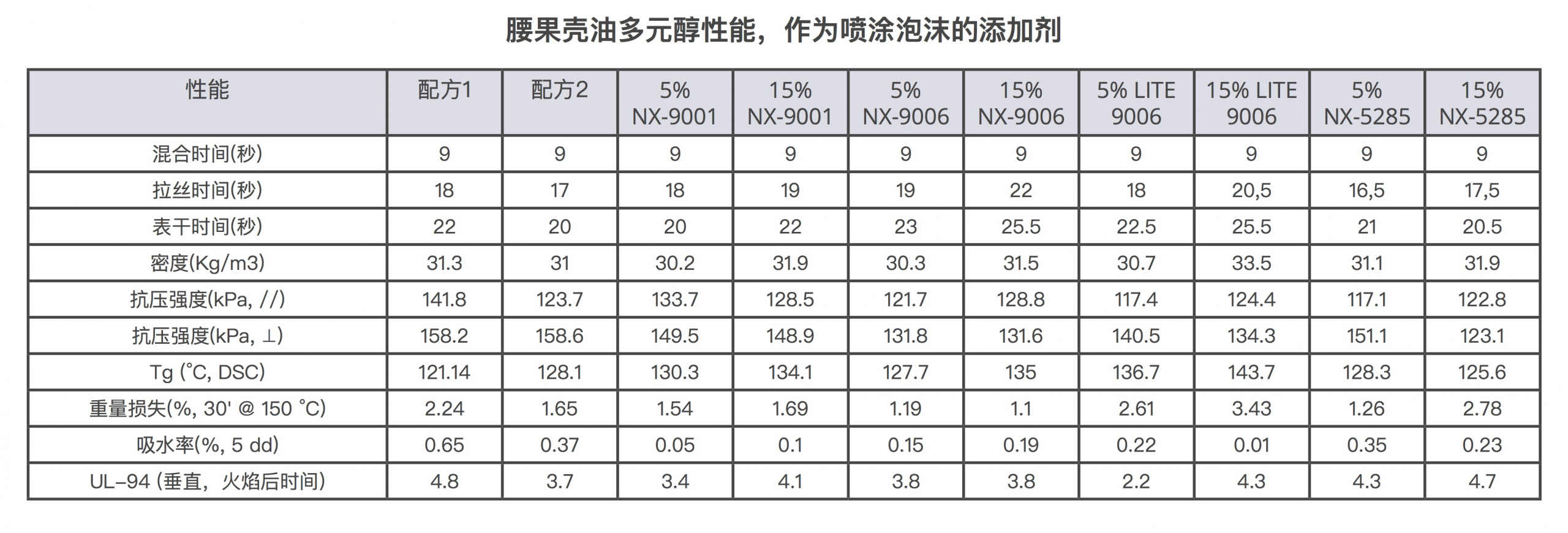

这些多元醇产品可以降低最终泡沫的吸水率，同时保持良好的反应性、耐火性、抗压强度和热稳定性。我们的评估表明，在5%用量时，NX-9001和LITE 9006也提高了UL 94的性能。此外，NX-9001展示了优异的压缩强度和与标准芳香多元醇类似的反应性。经NX-9006改性的泡沫具有最佳的热稳定性，在150°C下暴露30分钟后，重量损失非常低。NX-5285适合可接受较深颜色的经济配方。
优异的相容性
腰果壳油多元醇即使具有高碳氢化合物含量的特征，也包含足够的极性基团（例如氨基、羟基、酯），以确保与聚醚多元醇和石化曼尼希具有良好的相容性。与其他天然油多元醇一样，腰果壳油多元醇与聚酯多元醇（脂肪族和芳香族）的相容性有限。然而，通过适当调整聚氨酯配方B部分，可以轻松克服该限制。例如，聚醚多元醇可用作共混多元醇，平衡腰果壳油多元醇/聚酯多元醇比率。其他选择也包括使用具有溶剂效应的非离子表面活性剂、乳化剂或发泡剂（例如甲酸甲酯）。
腰果酚基多元醇与甲酸甲酯、正戊烷和HFO的相容性优于石化曼尼希多元醇和聚酯多元醇，而与HFC的相容性与商业参考产品相当。多元醇必须与所选发泡剂具有良好的相容性，确保最终的泡沫性能和B组分稳定性。
多元醇与发泡剂的相容性
| 多元醇类型 | 多元醇/ 甲酸甲酯 | 多元醇/HFC | 多元醇/正戊烷 | 多元醇/HFO |
|---|---|---|---|---|
| NX-9101 | ≥ 40 | ~10 | ≥ 40 | ≥ 40 |
| NX-9102 | ≥ 40 | ~12 | ≥ 40 | ≥ 40 |
| NX-9104 | ≥ 40 | ~10 | ≥ 40 | ≥ 40 |
| 石化曼尼希多元醇(OH 425) | ≥ 40 | ~25 | ~4 | ≥ 40 |
| 石化曼尼希多元醇 (OH 450) | ≥ 40 | ~26 | ~2 | ≥ 40 |
| NX-9006 | ≥ 40 | ~6 | ≥ 40 | ≥ 40 |
| NX-9001 | ≥ 40 | ~6 | ≥ 40 | ≥ 40 |
| NX-9020 | ≥ 40 | N/A | ≥ 40 | ≥ 40 |
| 芳香-PA聚酯多元醇(OH 240) | ≥ 40 | ~6 | ~2 | ~9 |
| 芳香-PET聚酯多元醇(OH 240) | ≥ 40 | ~12 | ~2 | ~25 |
| 脂肪族聚酯多元醇(OH 350) | ≥ 40 | ~14 | ~1 | ~23 |
| 聚醚多元醇(OH 360) | ≥ 40 | ≥ 40 | ≥ 40 | ≥ 40 |
*24小时后单相溶液的最大重量(%)(60/40 W/W)
≥40表示完全混溶
腰果壳油多元醇与其他多元醇的相容性
| 石化类多元醇 | NX-9101 | NX-9102 | NX-9104 | NX-9001 | NX-9006 |
|---|---|---|---|---|---|
| 曼尼希 (OH 425) | 优异 | 优异 | 优异 | 优异 | 优异 |
| 芳香型聚酯(OH 240) | 分层 | 分层 | 分层 | 分层 | 50/50 清透状态 |
| 脂肪族聚酯(OH 350) | 分层 | 分层 | 分层 | 分层 | 50/50 清透状态 |
| 丙氧基化山梨醇基聚醚(OH 300) | 优异 | 优异 | 优异 | 优异 | 优异 |
| 烷氧基化蔗糖基聚醚 (OH 360) | 优异 | 优异 | 50/50 清透状态 | 优异 | 优异 |
| 烷氧基化蔗糖/DEG聚醚(OH 440) | 优异 | 优异 | 优异 | 50/50 清透状态 | 优异 |
| 烷氧基化/丙氧基化甘油基聚醚(OH 33) | 优异 | 优异 | 50/50 清透状态 | 优异 | 优异 |
| PPG 1000 (OH 114) | 优异 | 优异 | 优异 | 优异 | 优异 |
| 丙氧基化甘油基聚醚(OH 156) | 优异 | 优异 | 优异 | 优异 | 优异 |
| 环氧丙烷/环氧乙烷聚醚(OH 48) | 优异 | 优异 | 优异 | 优异 | 优异 |
替代石化曼尼希多元醇
腰果壳油曼尼希多元醇的粘度较低，羟基值范围较广，具有优良的现场工艺适应性、良好的尺寸稳定性、低脆性、良好的流动性、非常均匀的泡沫外观和高闭孔含量。此外，腰果壳油多元醇类似表面活性剂的特性及其固有的快速反应性使配方师能够减少昂贵添加剂的使用，例如发泡剂、催化剂以及表面活性剂。

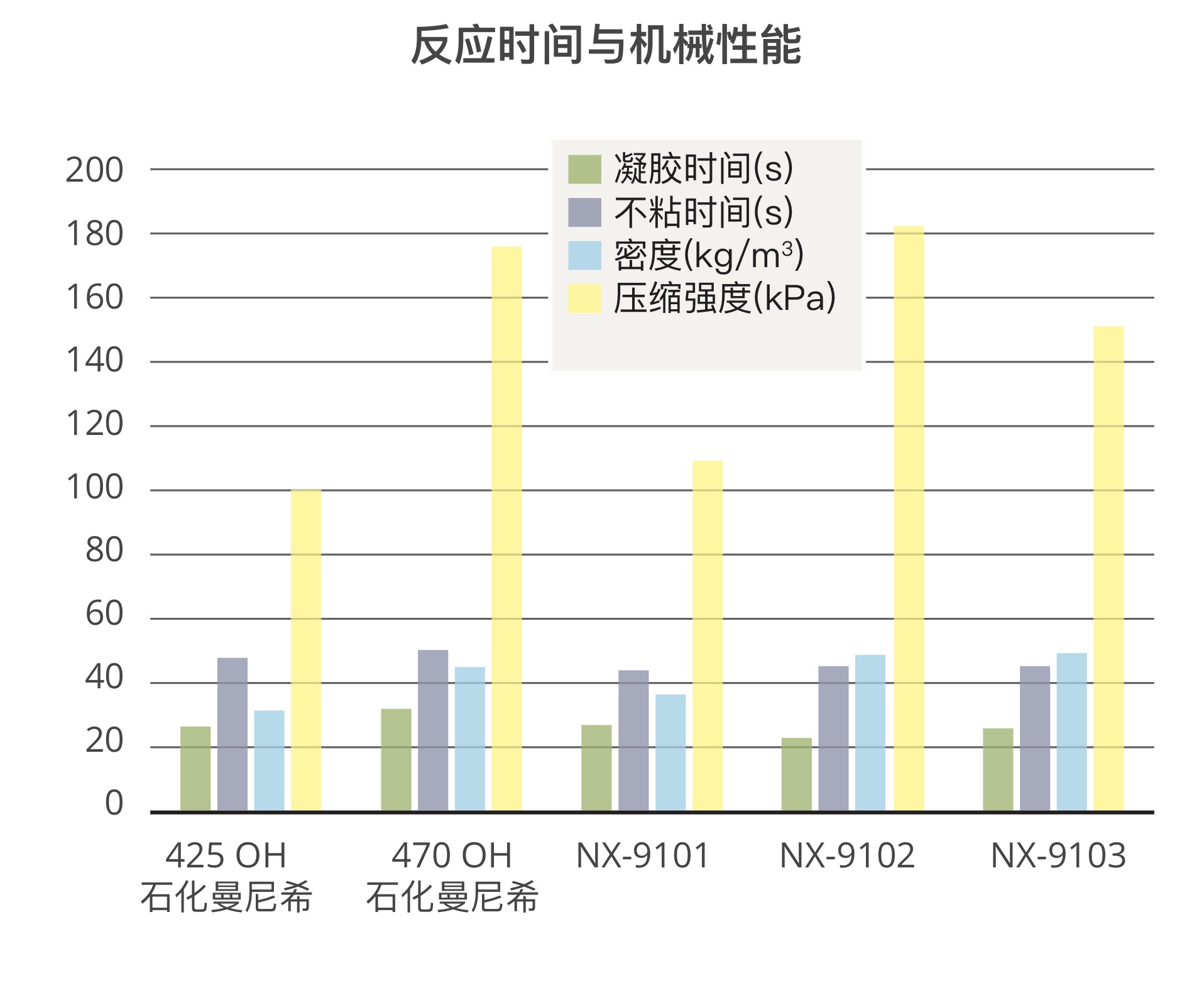

腰果壳油曼尼希多元醇表现出与标准商业曼尼希多元醇相当或更快的反应曲线，因此适用于大多数聚氨酯硬泡体系，包括PIR配方。此外，腰果壳油曼尼希多元醇的苯环含量和长链烯基链的组合，在类似的密度水平下，可提供相当或更高的压缩强度。

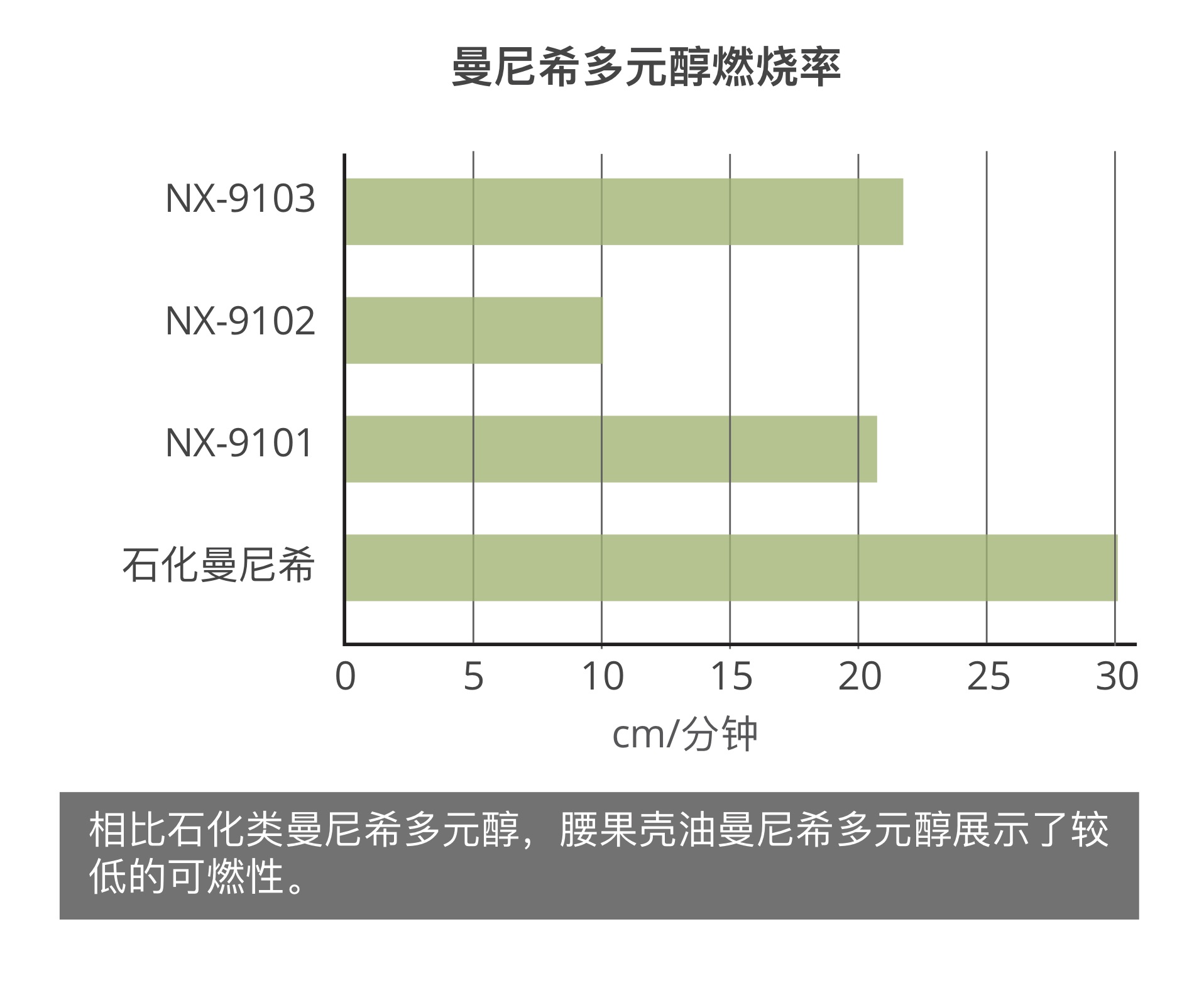

腰果壳油曼尼希多元醇的高芳烃含量和整体结构使其具有优异的防火性能，这可以通过比石油基曼尼希多元醇更低的燃烧速率和更少的可燃性而得到体现。
提高耐热性

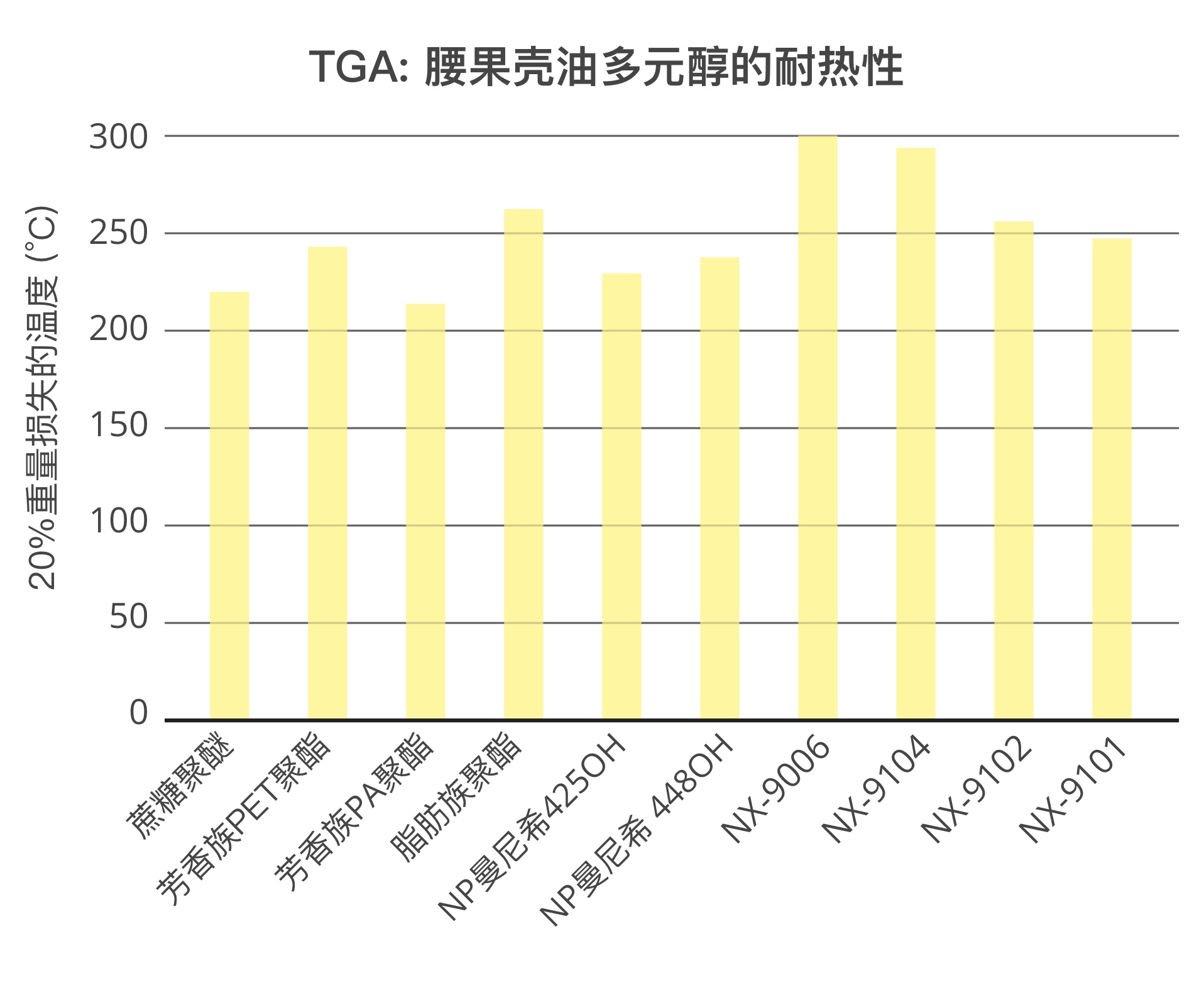

腰果壳油多元醇由于其主链中的芳香环，有望提供良好的耐热性。热重分析结果显示，在左边的热重分析图证实，平均而言，腰果壳油基多元醇比典型的聚醚多元醇和石油基曼尼希多元醇能承受更高的温度。腰果壳油多元醇的性能也类似或优于脂肪族和芳香族聚酯，结果是基于20%多元醇重量损失所需的温度报告的。
此外，在左边的PIR配方中，用NX-9104完全替换芳香族聚酯，即使使用较少的胺催化剂、类似的密度和稍高的压缩强度，也可以获得更快的固化曲线。芳香族聚酯提供了更高的氧指数，但NX-9104提供了相似的热导率和稍好的热重分析结果。
